外观及功能展示
使用4层PCB、光固化3D打印外壳的15键双旋扭带oled数字小键盘。取名AFpad v2。

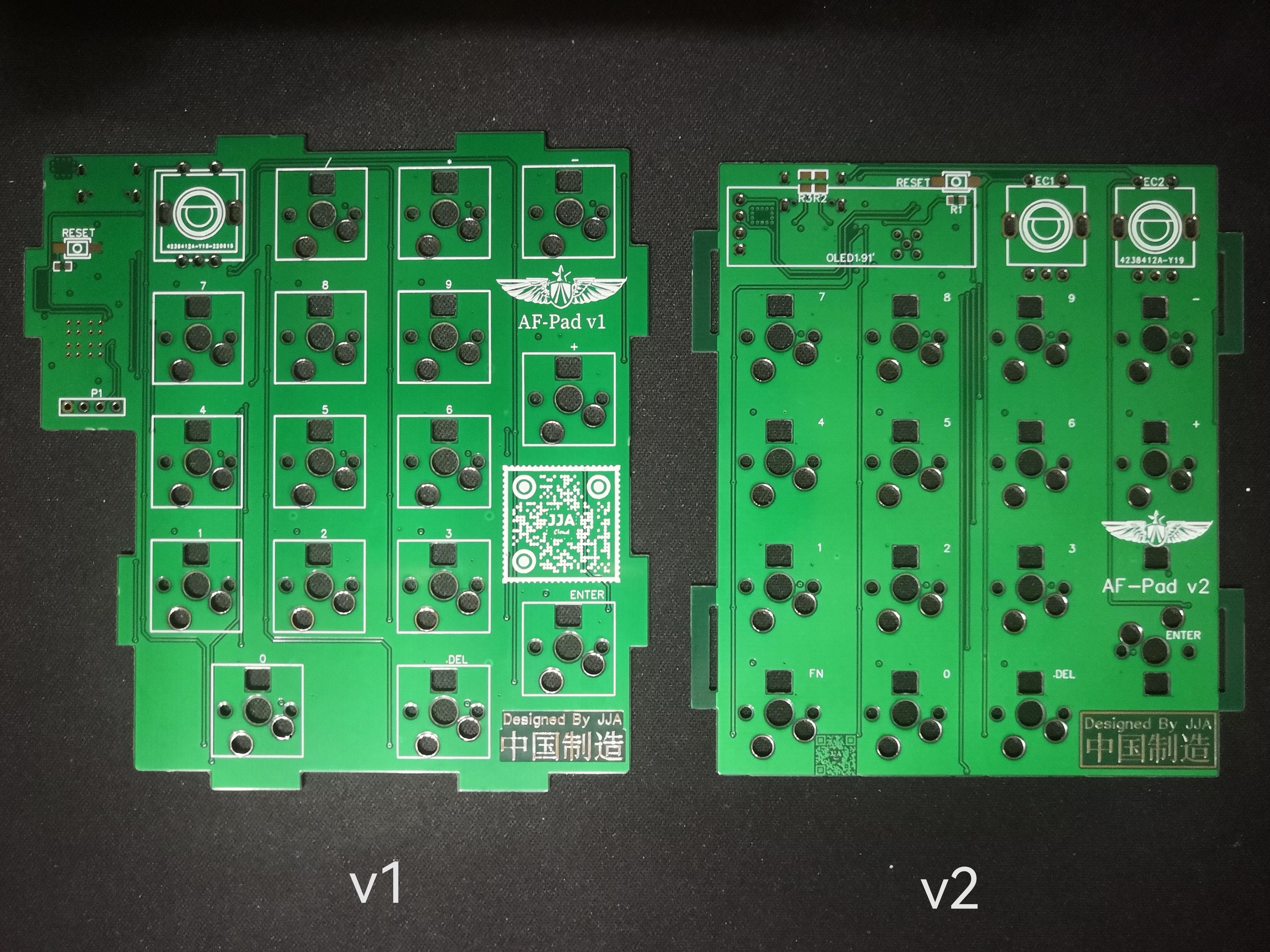

v1因为PCB设计不满意没有完成成品,所以直接是v2
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/v1%E5%AF%B9%E6%AF%94v2.jpg-webp)
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E5%A4%96%E8%A7%820.jpg-webp)

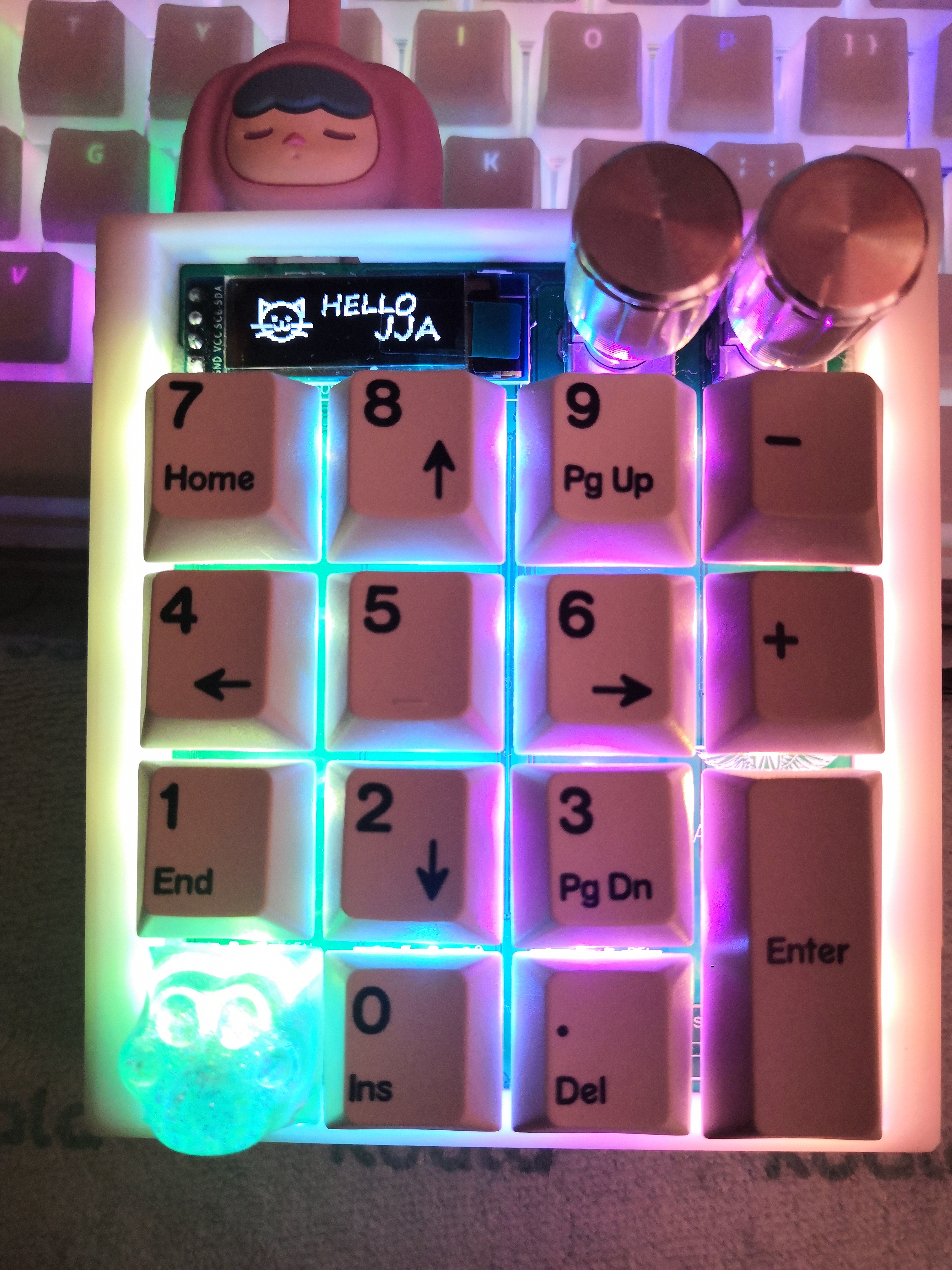

oled屏根据按键层级显示不同画面
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E5%A4%96%E8%A7%821.jpg-webp)
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E5%A4%96%E8%A7%822.jpg-webp)

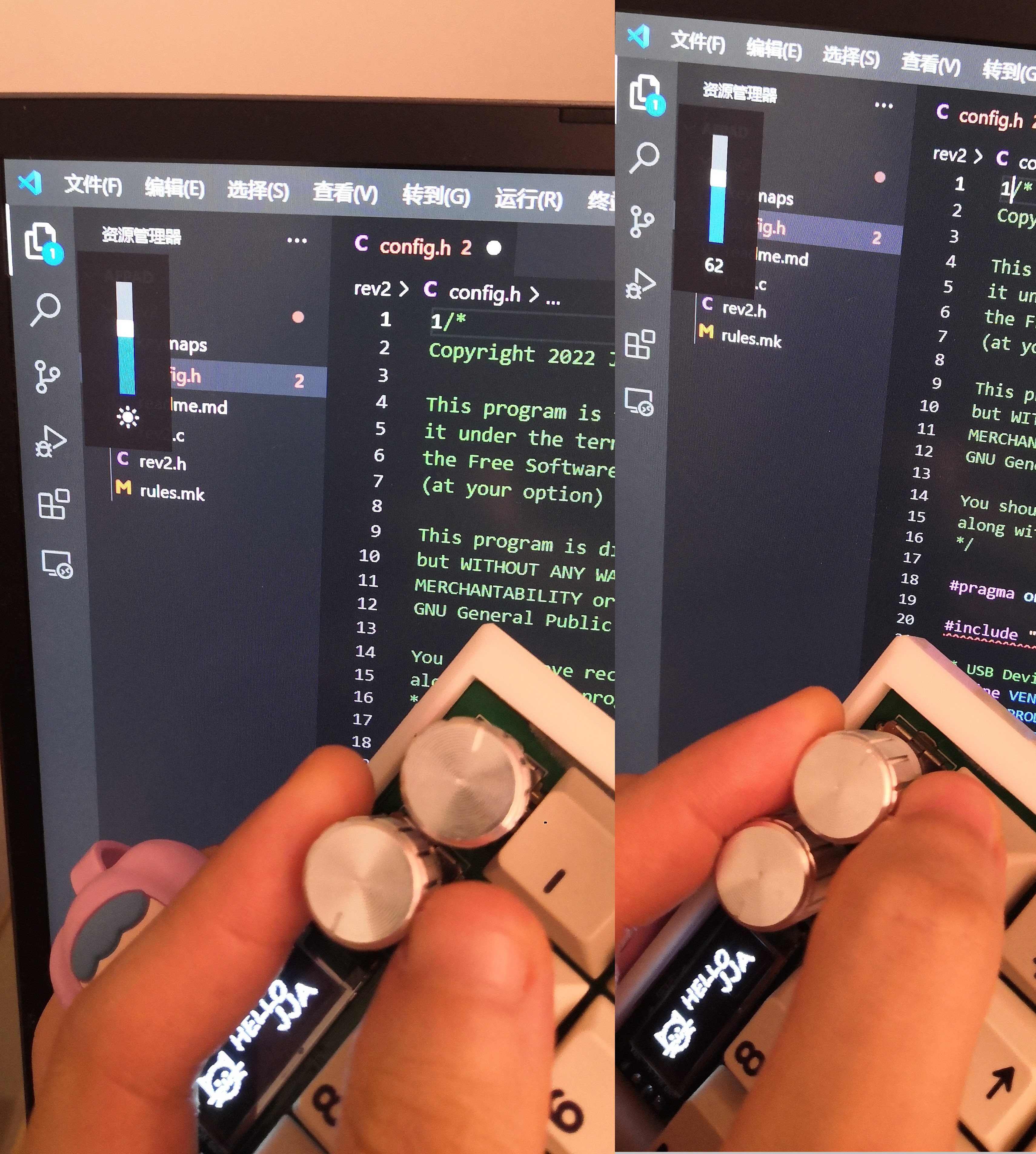

旋钮功能:数字层分别调节屏幕亮度和音量,Fn层开关RGB背光、切换灯效、调节灯珠亮度
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E6%97%8B%E9%92%AE%E5%8A%9F%E8%83%BD.jpg-webp)
已知的不足

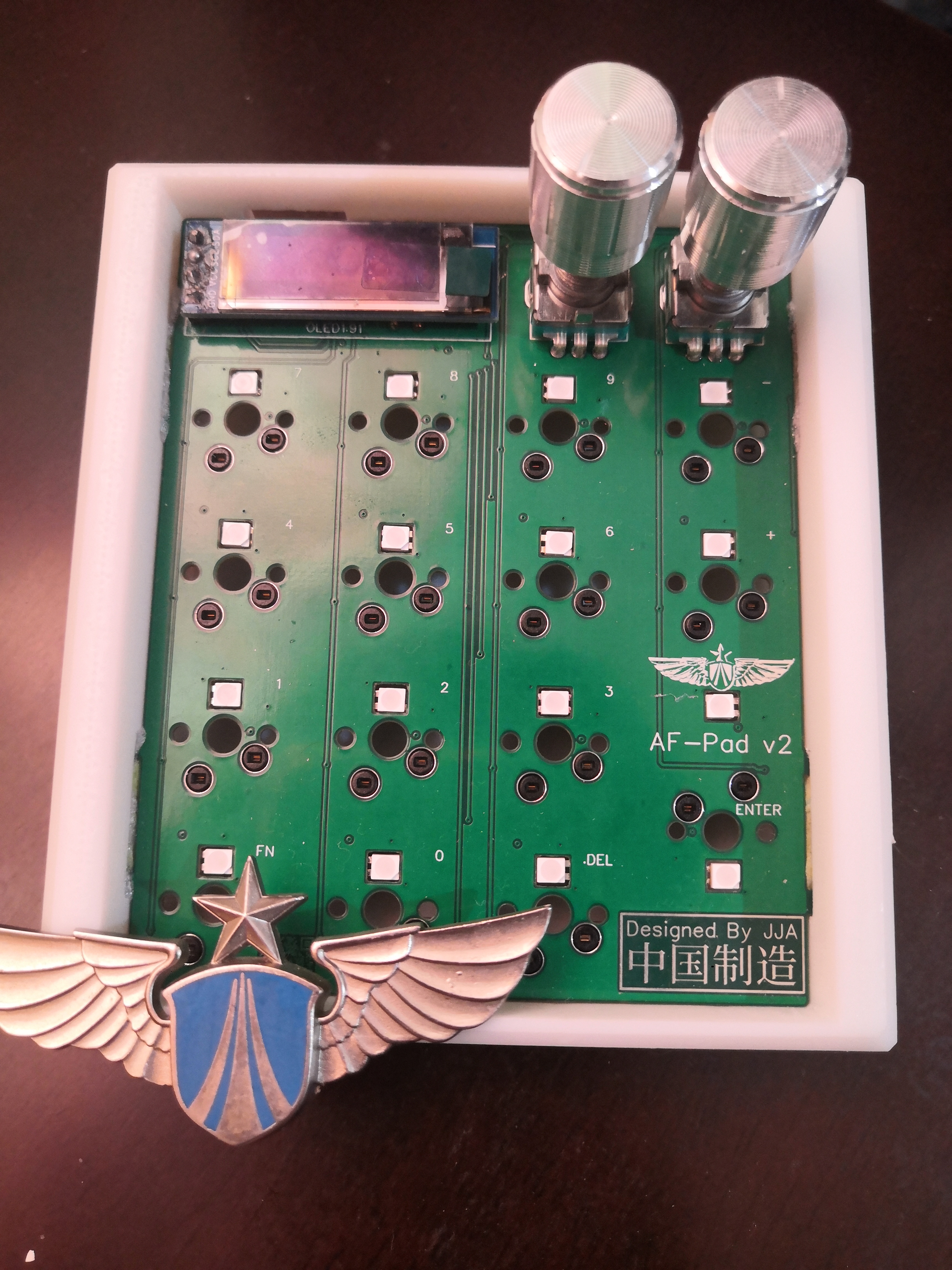

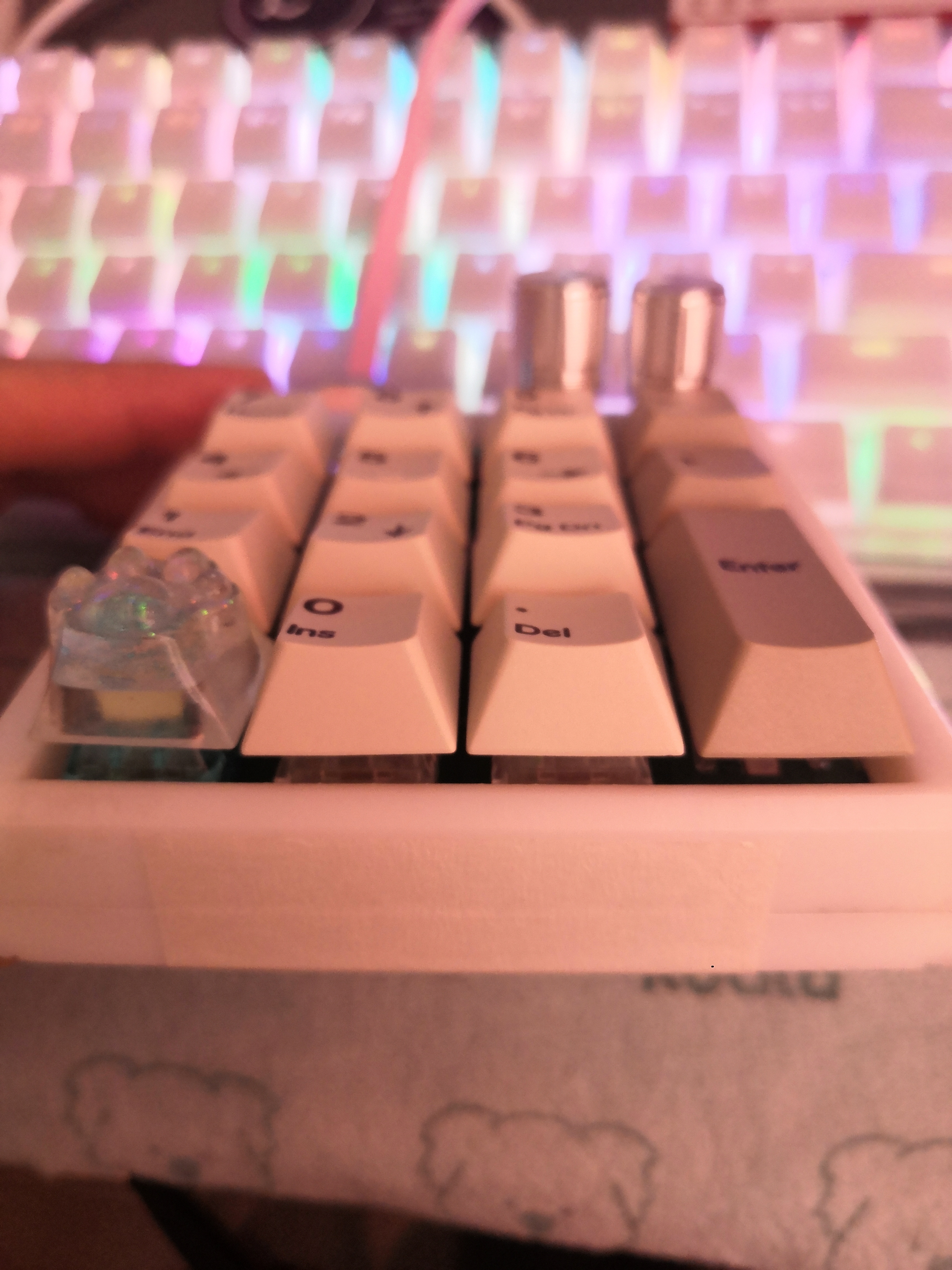

1、外壳数据计算错误导致露轴
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E9%9C%B2%E8%BD%B4.jpg-webp)
2、无钢热插拔轴体晃动严重
制作过程
PCB绘制

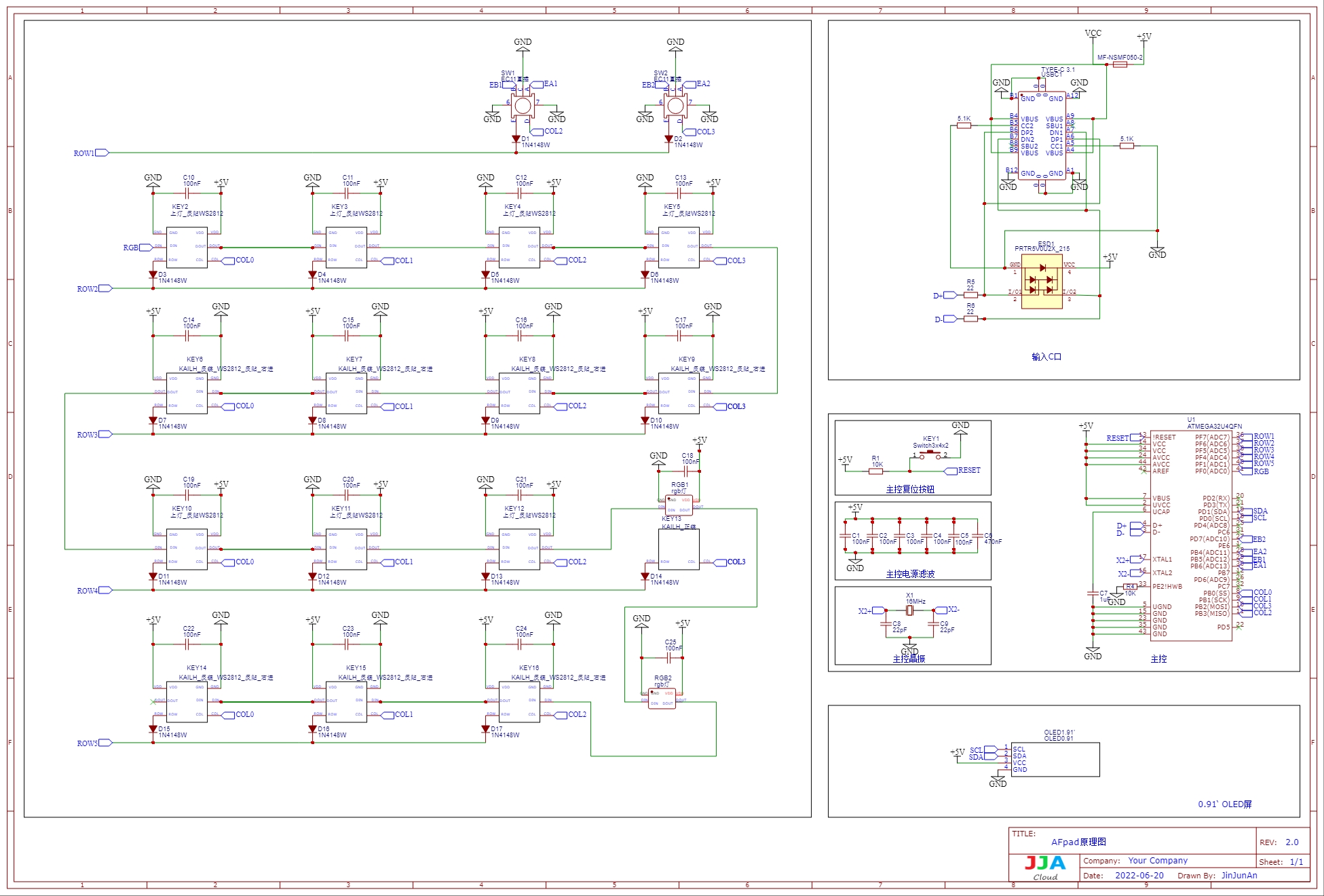

使用4层板走内电设计,每一颗WS2812灯珠都退耦,usb信号线使用ESD静电放电保护,电源使用自恢复保险丝防止短路过流。
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E5%8E%9F%E7%90%86%E5%9B%BE.png-webp)

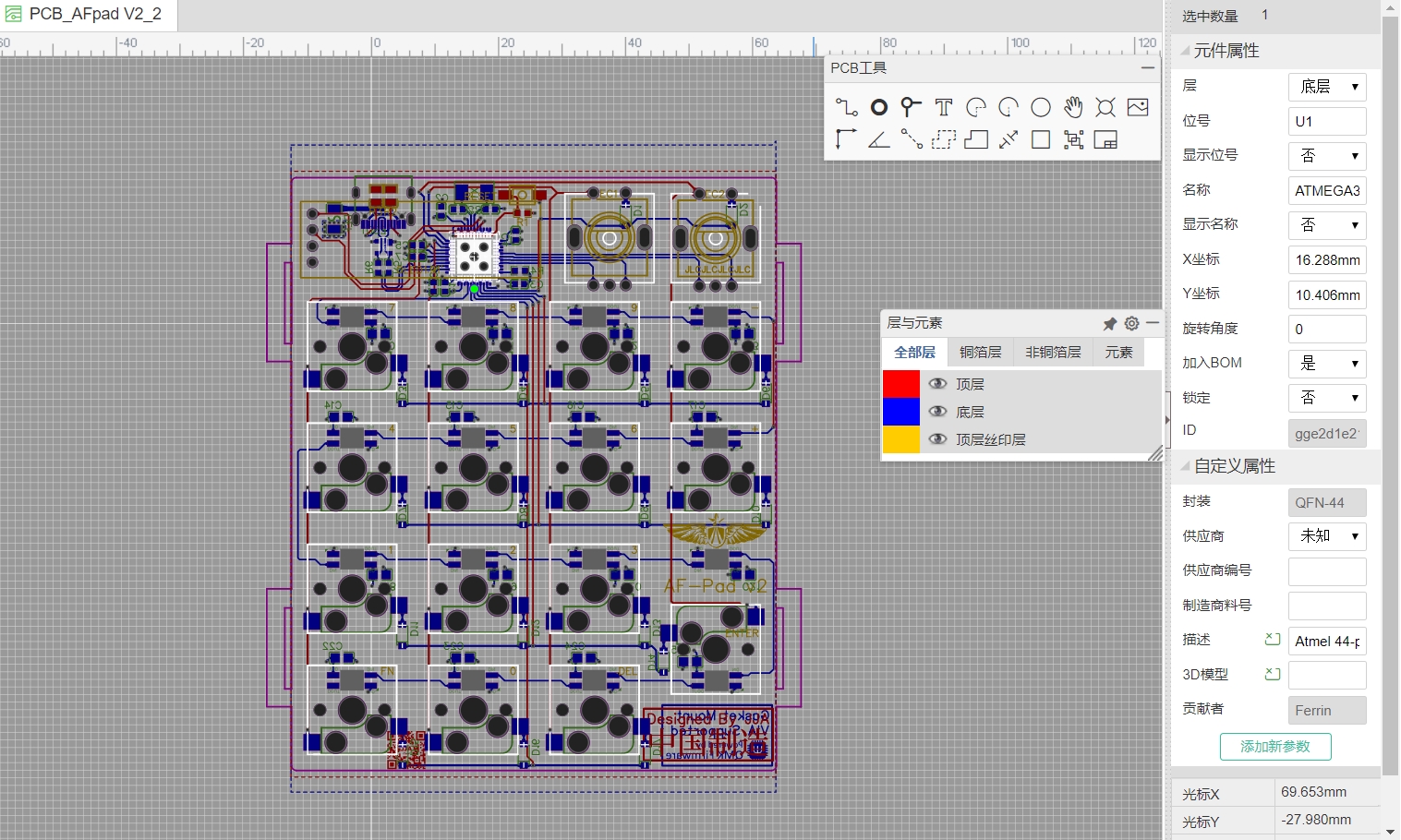

![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/PCB.png-webp)

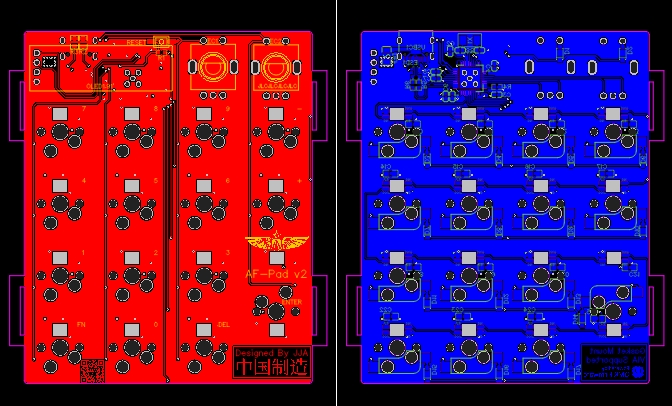

![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E9%A1%B6%E5%B1%82%E5%92%8C%E5%BA%95%E5%B1%82.png-webp)

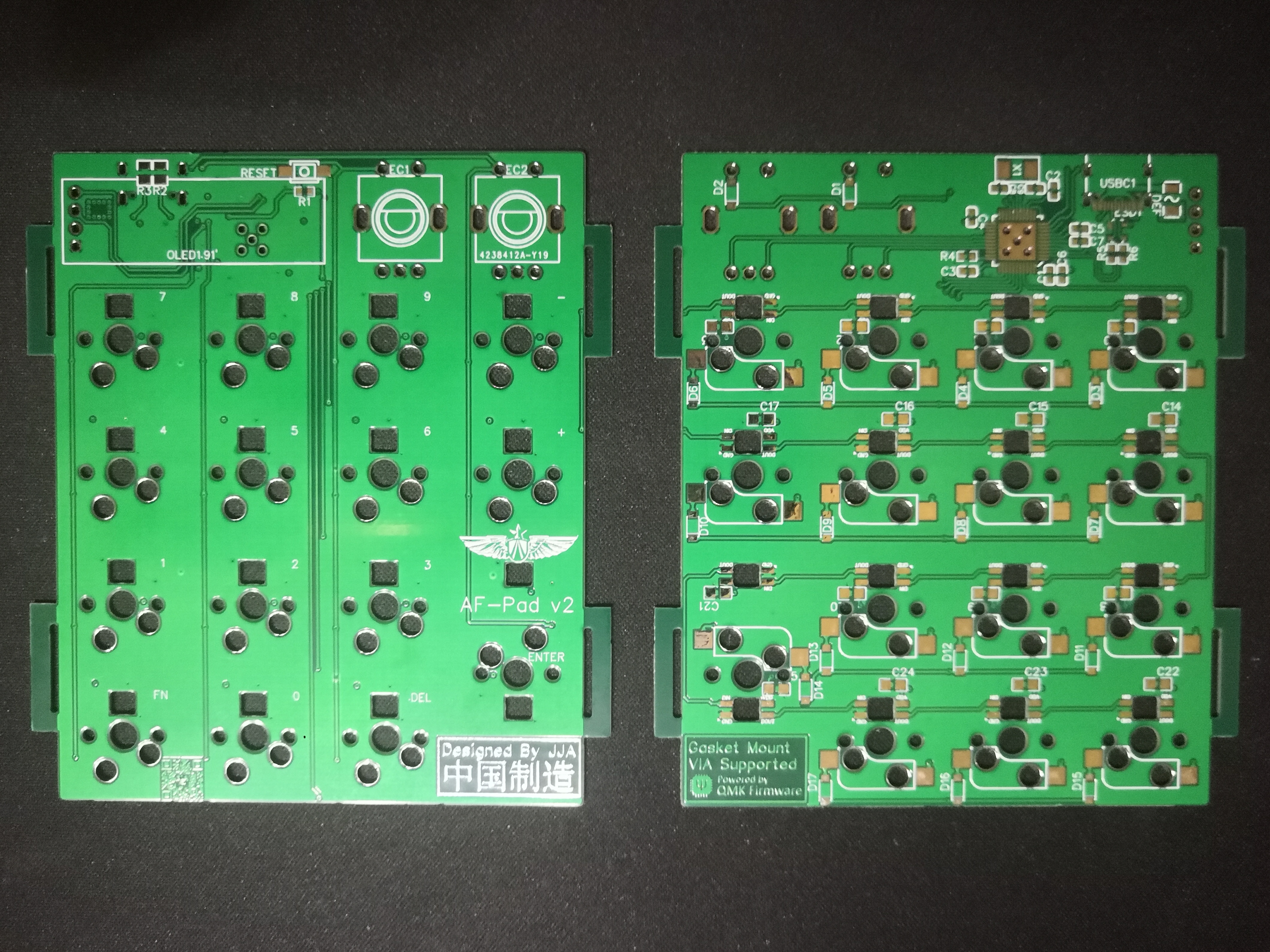

![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/pcb%E5%88%B0%E6%89%8B%E5%9B%BE.jpg-webp)

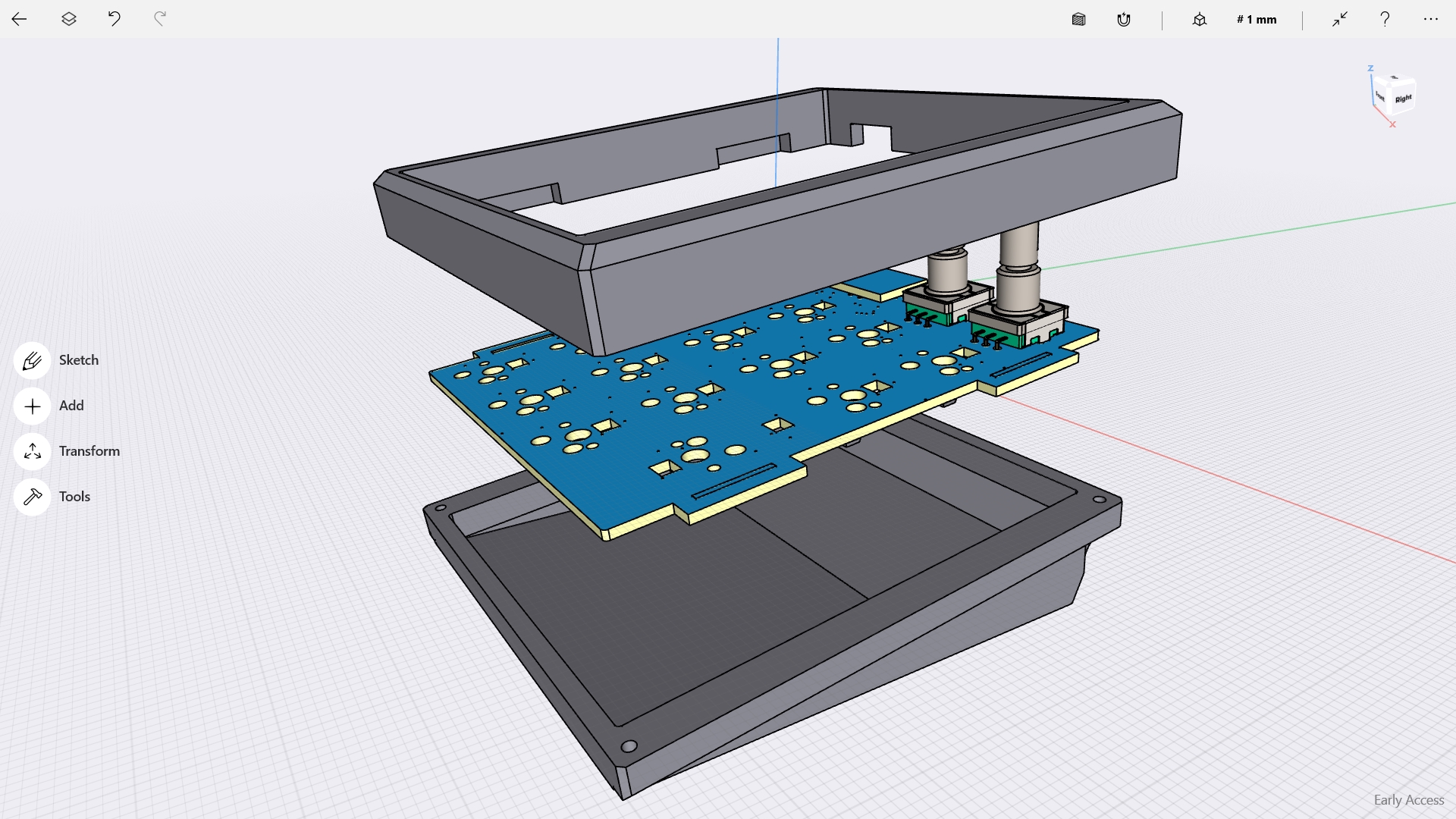

外壳绘制
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E5%A4%96%E5%A3%B3.png-webp)

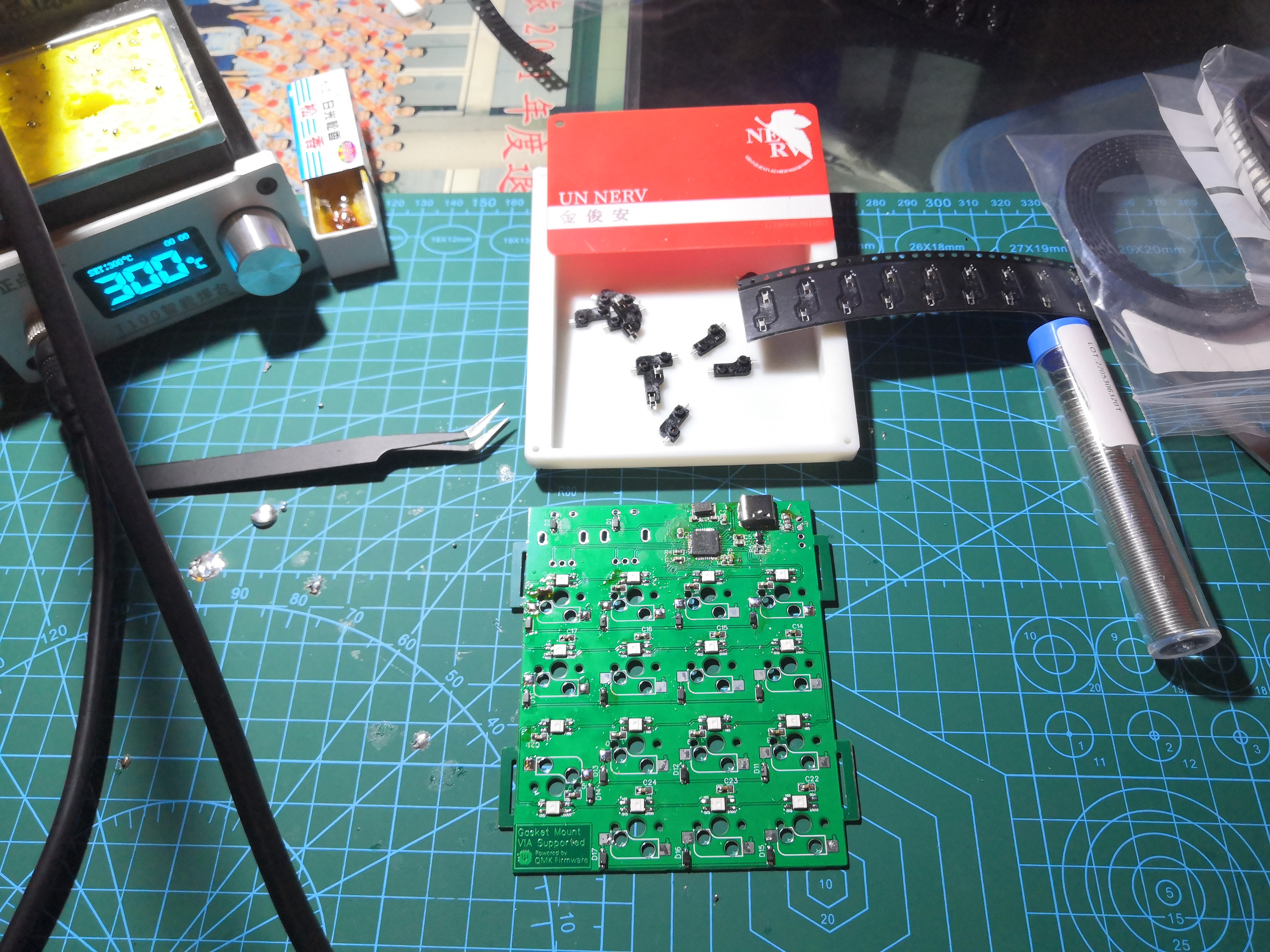

器件焊接
不需要风枪热台,T12配K头拖焊一切
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E5%85%83%E4%BB%B6%E7%84%8A%E6%8E%A5.jpg-webp)
程序编写烧录

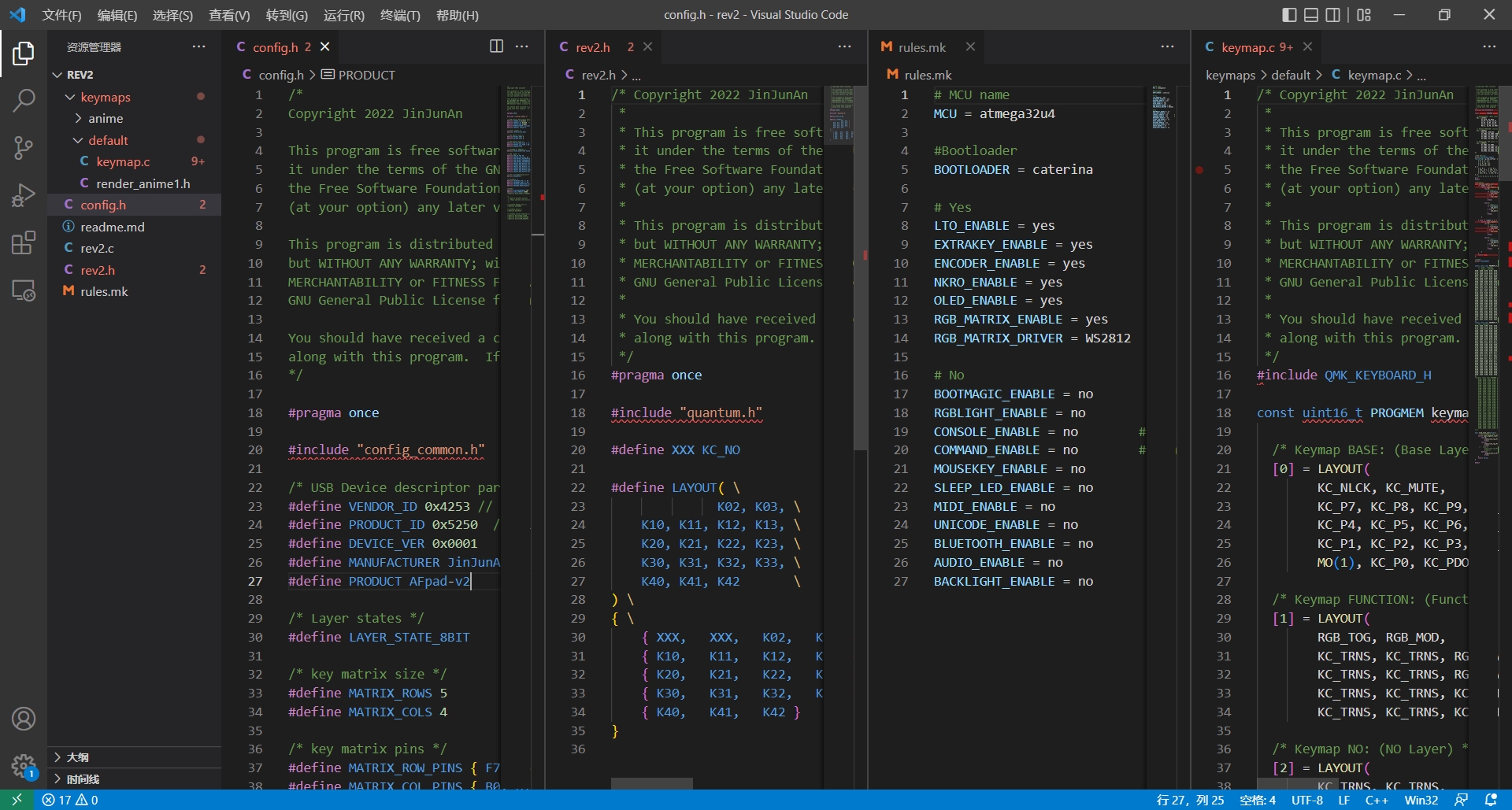

QMK+VIA方案
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E7%A8%8B%E5%BA%8F.png-webp)
AFpad V3计划

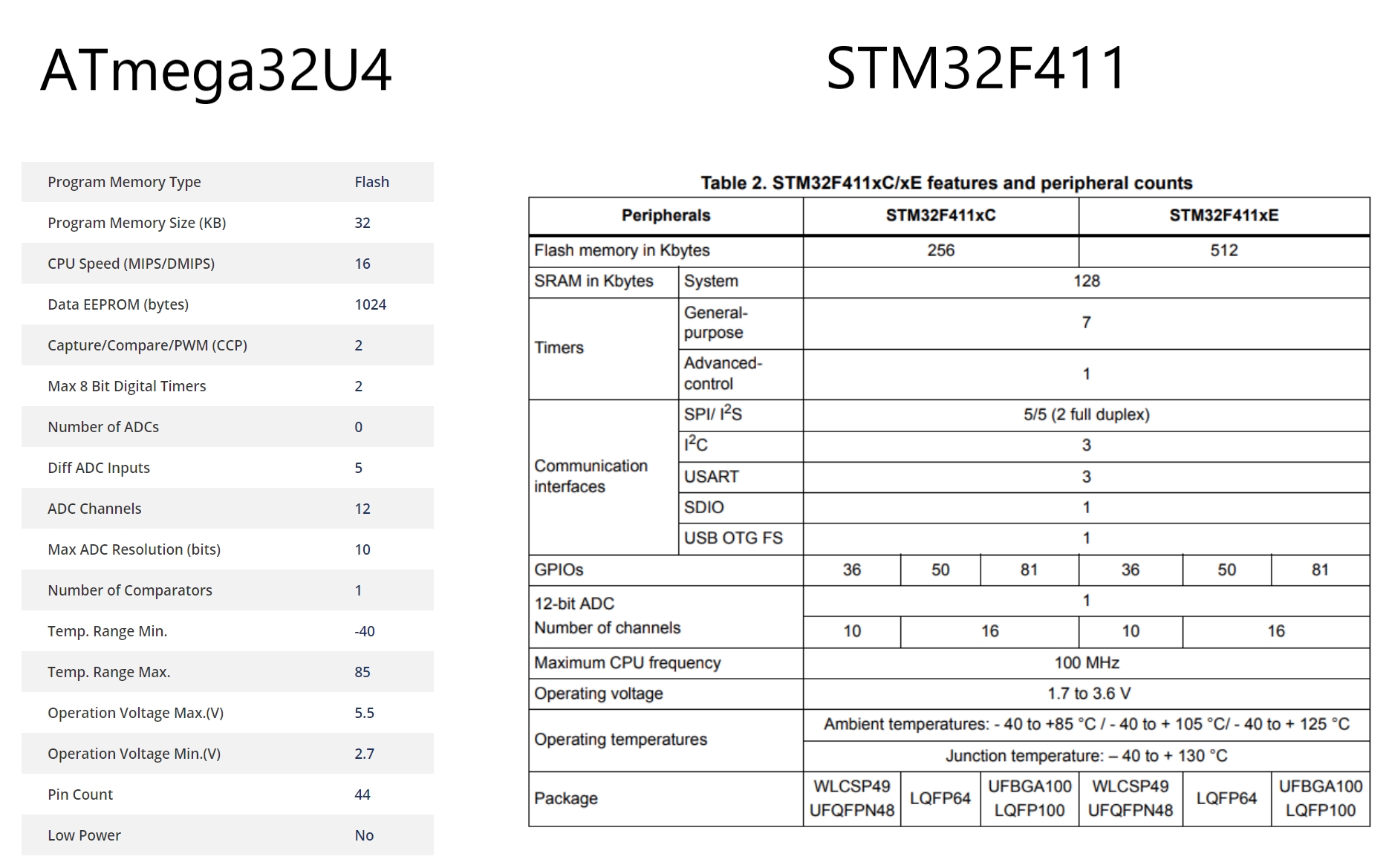

继续使用Gasket结构,PCB改为开槽无钢焊接,主控改用性能更强的stm32从而实现oled播放长动画
![](http://pic.jjacloud.cn/%E7%94%B5%E5%AD%90%E7%94%B5%E8%B7%AF/%E6%88%91%E5%88%B6%E4%BD%9C%E7%9A%84%E7%AC%AC%E4%B8%80%E6%8A%8A%E9%94%AE%E7%9B%98/%E8%8A%AF%E7%89%87%E5%AF%B9%E6%AF%94.png-webp)
